面试题作业记录：用 Unity URP 让一张湖景图动起来

这是我在一次面试中做的水体 Shader 作业，要求是让 AI 生成的湖景呈现水面波动、岸边波纹和反射。我把完成过程留在这里，记录自己写过这个东西，也方便以后回来复习。

它不是上线项目，也不是一套成熟的水体产品。下面按当时的制作过程写：做了什么、为什么这样做，以及还有哪些地方没处理好。

作业内容：水体 Shader 与 SDF 编辑器工具
环境：Unity 6000.6.0f1 · URP 17.6.0 · HLSL · C#
形式：标准 Quad 上的面片水体；Unity 工程交付，未构建独立程序
记录日期：2026-09-11

素材生成与学习过程使用了 AI 辅助；实现沿着个人课程逐步手写、测试和调整。下文区分课程改编、项目自己的方案，以及尚未验证的部分。

图 1：已有展示录像第 6 秒的 Scene 视口裁切。这里展示的是当前 Demo 的真实画面，不是 AI 生成的效果预想图。原录像为 1280×720，裁切图保留原始像素，不做超分辨率放大。

1. 先判断题目需要什么，而不是先决定用多少技术

题目给出的关键词是“2.5D 俯视角”“AI 生成环境”“不同形状的水体”，以及波动、边缘水波纹和反射。这些描述足以确定视觉目标，却不足以确定整个产品的场景结构。

我最初考虑过两种输入。如果输入是三维场景，可以用水面与地形的关系处理岸线，再考虑场景深度、折射和局部倒影。如果输入是二维图片，问题就变成了：怎样保留图像已经提供的外观，只给其中的水增加动态。

“2.5D”本身并不能证明一定是后者。因此，我没有把推断写成需求事实，而是为这次 Demo 确立一个实现前提：以已经裁切、带 Alpha 的湖景图片作为输入，用 Unity 面片承载动态效果。 俯视是目标使用场景，当前演示也保留透视角度，便于观察反射随视角的变化。

另一个需要收敛的是交互。我一开始设想过鼠标激起波纹、波纹遇岸反弹、碰撞以后能量逐级衰减。但那是在回答“怎样模拟水波传播”，不是题目最直接提出的“怎样让静态水体持续呈现水的感觉”。本次保留稳定的周期波动和沿岸变化，不引入波传播状态、碰撞反弹或鼠标交互。

这个取舍决定了后面的结构：不模拟整片水的历史状态，而是在每个时刻计算一个可控的高度场。

2. 从输入开始：一张图片，不是两张蒙版

实际操作很短：导入湖景图片，启用 Read/Write Enabled，在 Project 中选中它，执行 Tools/Water/SdflizeSelectedMask。编辑器从图片 Alpha 提取范围，再生成 SDF。材质随后绑定原图和生成结果。

生成前只有一张图片；生成后才是“原图＋SDF”两张贴图。已经完成的裁切属于输入准备，本工具不负责识别图片语义，也不要求额外提交一张独立蒙版。

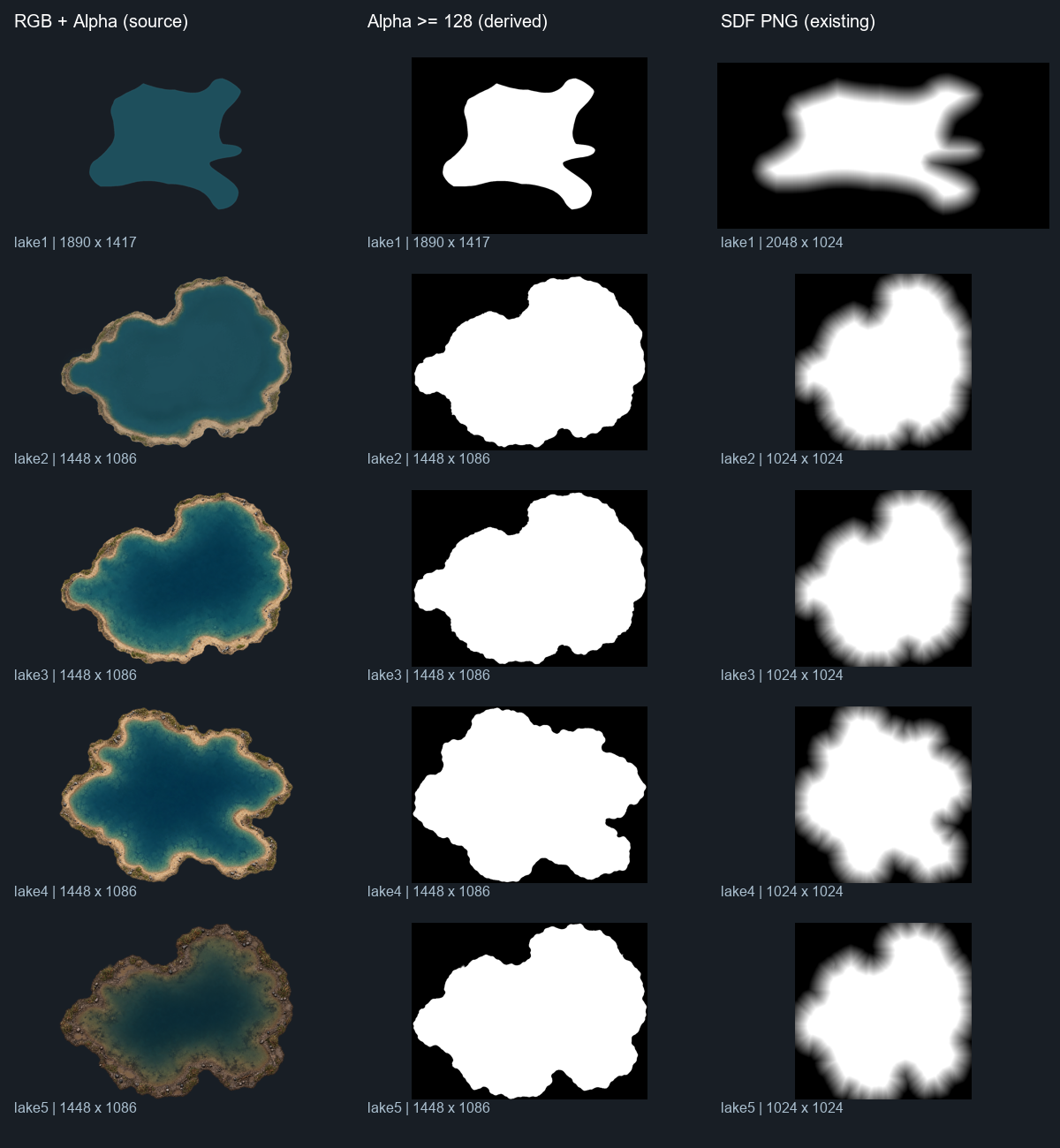

图 2：直接从工程素材生成的数据对照，未重新绘制湖景。左列为原图，中央为 Alpha≥128 的二值结果，右列为现有 SDF。原图和 SDF 的文件尺寸可能不同，因为生成器读取的是 Unity 导入后的 Texture2D。

实践中有一处特别重要的边界：Alpha 知道的是图片哪里不透明，不知道哪里在语义上属于水。 对于带沙地的一圈湖景，Alpha 也包含沙地。生成器忠实地对这个轮廓计算距离，之后由材质的岸线偏移把动态水域向内收缩。

这没有改变单图输入的流程，但让我更清楚地定义了工具的能力：它自动处理已有轮廓，不自动找出沙地内侧真正的水陆交界。对于宽窄变化较大的沙滩，一个等距离偏移只能近似控制水效果范围。

3. 第一阶段：让圆形测试变成任意轮廓

最早的测试只有 UV 渐变和一个圆。圆的内部距离可以直接写成 radius - length(uv - 0.5)，很适合验证裁剪、相位和边缘衰减，却不能表达任意湖泊形状。

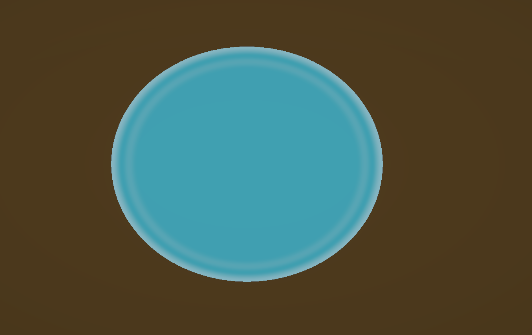

图 3：开发过程中保留的早期截图。此时波纹主要表现为颜色明暗，还没有形成最终的反射法线；它的作用是验证“距离驱动波纹”是否成立。

要把圆替换成图片，我需要的不只是一个 0/1 蒙版，而是“每个像素距离边界多远”。因此加入编辑器距离场生成器。

我分别初始化两组距离：到水内的距离、到水外的距离。目标区域为 0，其他位置为无穷大，然后通过递增与递减扫描传播最近距离。水平和垂直步长为 1，斜向步长为 √2。

signedDistances[i] = distanceToOutside[i] - distanceToInside[i];

结果是内部为正、外部为负。当前算法属于八邻域近似距离，并非精确欧氏 SDF；边界附近使用像素中心距离，没有额外做半像素修正。

选择编辑器预计算，是因为输入轮廓在展示过程中不变化。运行时只需读取已经保存的距离，不必每帧重新处理整张蒙版。需要变化的是相位和表面扰动，不是轮廓本身。

一个实际踩过的坑：64 和 128 不是“采样质量”

PNG 的灰度不能直接保存负距离，所以需要编码：

encoded = Mathf.Clamp01(0.5f + distance / (2f * range));

Shader 再使用同样的范围解码：

float signedDistance = (encoded * 2.0 - 1.0) * _SdfRangePixels - _WaterEdgeOffsetPx;

生成器当前的范围为 64，材质也必须为 64。材质改成 128 不会增加采样质量，只会让解码距离翻倍，连带改变波纹间距和衰减区间。

范围越大也不总是越好：8 位灰度只有 256 级，±64 的量化间隔约为 0.50 像素，±128 约为 1.00 像素。扩大可表示距离，需要接受更粗的距离精度。它与 Alpha 分割阈值 128 是两件完全不同的事。

4. 第二阶段：把波浪坐标换成我真正需要的坐标

主体波沿指定方向变化。个人 W01 定向波练习 使用 uv.x 作为坐标；本次把它推广为 UV 在指定方向上的投影。

岸边波纹则沿距离场变化。相比 W02 圆形波练习 中固定中心的径向距离，这里使用的是到输入轮廓的距离。

float phase = signedDistance * 6.2831853 * _RippleFrequency + _RippleSpeed * timeSeconds;

相同距离具有相同相位，因此波纹能够沿等距离轮廓展开。这里并没有模拟波纹撞击岸边；岸边本身就是生成波纹的坐标依据。

为了让主体波和岸边波不互相混淆，我将控制分成三个层次：

控制	回答的问题	不代表什么
Water Edge Offset	水效果从哪里开始？	不识别真实沙滩宽度
Shore Fade Width	主体波从零到完整振幅，过渡多宽？	不改变传播速度
Edge Fade In / Out	岸边波纹在哪一段渐强、消失？	不是随时间退潮

最后叠加主体高度和岸边高度。所谓“靠岸减弱”，在这里指振幅包络，不是能量守恒模拟，也不是波速自动降低。

当前保存的参数中，部分淡出距离超过可解码的有效范围。这说明参数面板虽然可调，仍需要结合 SDF 的截断范围理解；不能只看滑条数值就认定波纹一定完成了整段淡出。

5. 第三阶段：从颜色波纹走向表面法线

只有亮暗条纹时，效果更像在平面上画了一圈线。要让环境反射随水波改变，我需要表面方向的变化。

本次没有增加网格细分或顶点位移，而是分别计算当前位置、U 邻点和 V 邻点的高度。高度差与面片的世界空间轴共同构成两条切向量，再叉乘得到法线。

float3 tangentUWS = input.axisUWS * stepUV + baseNormalWS * (heightX - height);
float3 tangentVWS = input.axisVWS * stepUV + baseNormalWS * (heightY - height);
float3 normalWS = normalize(cross(tangentUWS, tangentVWS));

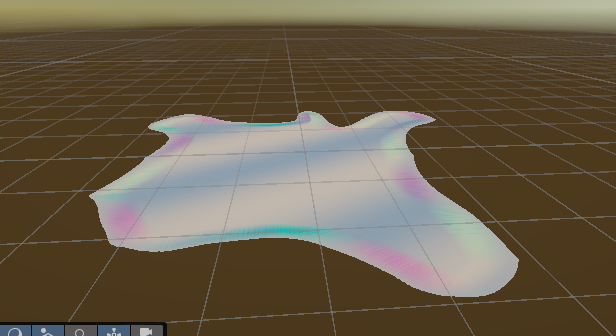

图 4：历史法线调试画面，不是最终水色。它帮助我检查高度变化是否真的进入法线，而不是仅改变了颜色。

这里最容易混淆的是空间。UV 的 V 方向不等于世界空间 Y。标准 Quad 的局部 X、Y 对应 U、V，旋转到水平以后，再转换成世界空间轴。因此我保留轴向量的缩放，用基础法线承载高度方向，并检查叉乘方向是否与基础法线一致。

这也是本次与 W05 法线练习 的区别：练习使用解析形式，本次用完整高度函数的有限差分，将岸边衰减和扰动一起包含进去。当前实现仍限定于标准 Quad，不能把同一套轴假设直接套到 Unity Plane 上。

6. 第四阶段：保留图片外观，添加流动与反射

流动扰动，不是重新生成湖景

正弦波容易形成过于整齐的条纹。我使用 DuDv 贴图的 RG 通道表达二维偏移，通过时间滚动扰动主体波的采样坐标。当前代码保留了二次采样的 Domain Warp；它改变波纹分布，不改变用于裁剪的原始 UV。

这一部分来自 W11 DuDv 和 W12 Domain Warping 的思路。但练习中偏移可以直接构建法线，本次先扰动高度场，再统一计算法线。

我也尝试考虑更细颗粒的额外扰动层，最后没有继续增加。对这个 Demo 来说，新增采样和新增参数不应成为目标本身；如果画面收益不明显，就保留已有层级。

环境反射，不等于整套 PBR

反射方向由视线和动态法线决定：

float3 reflectionDirectionWS = reflect(-viewDirectionWS, normalWS);
float3 reflectionColor = GlossyEnvironmentReflection(reflectionDirectionWS, _Roughness, 1.0);

我沿用了 W09 环境反射 与 W10 粗糙度 的概念，但将练习中的经纬度环境图读取改为 URP 环境反射接口。

菲涅尔使用五次幂近似，空气到水的 F0 取约 0.02。F0 是正视反射率，观察角度变化时最终反射比例仍会变化。额外的 Reflection Strength 是美术控制，不是另一种物理介质参数。

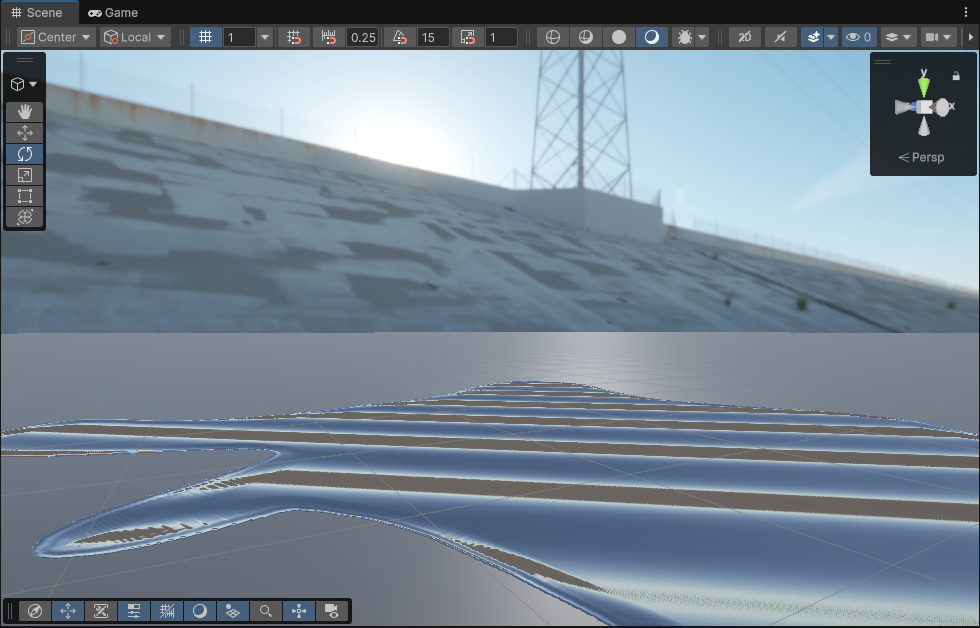

图 5：早期反射测试截图。较强的法线倾斜会改变环境采样方向，所以不应把任何偏黄、偏灰区域都直接判断成光照错误；需要先检查环境图内容和观察方向。

环境反射能读取天空盒记录的景物，但不能自动读取湖景 RGB 中某棵树的位置，也不能保证局部树木的精确倒影。本次未加入实时平面反射、屏幕空间反射、局部探针烘焙或完整 PBR 直接光照。

只有一个面片时，折射应该怎样命名？

既然没有真实水下场景，我没有要求 Shader 去折射一个不存在的三维水底，而是将法线沿 U、V 方向的倾斜投影为底图偏移。

这能让原图中的水下细节晃动，但并不求解折射射线与水底的交点。因此我将它称为“模拟折射”，更准确地说是法线驱动的底图 UV 扰动。它借鉴了 W06 与 W07 的表现目标，没有照搬其中的 refract 和镜像重复算法。

7. 最后一次收敛：不要让 Shader 重做 AI 已经画好的东西

当带沙地、水底与深浅细节的湖景加入后，我原本考虑的程序化深浅色已经不再必要。继续叠加颜色逻辑，反而容易覆盖素材本身有效的美术信息。

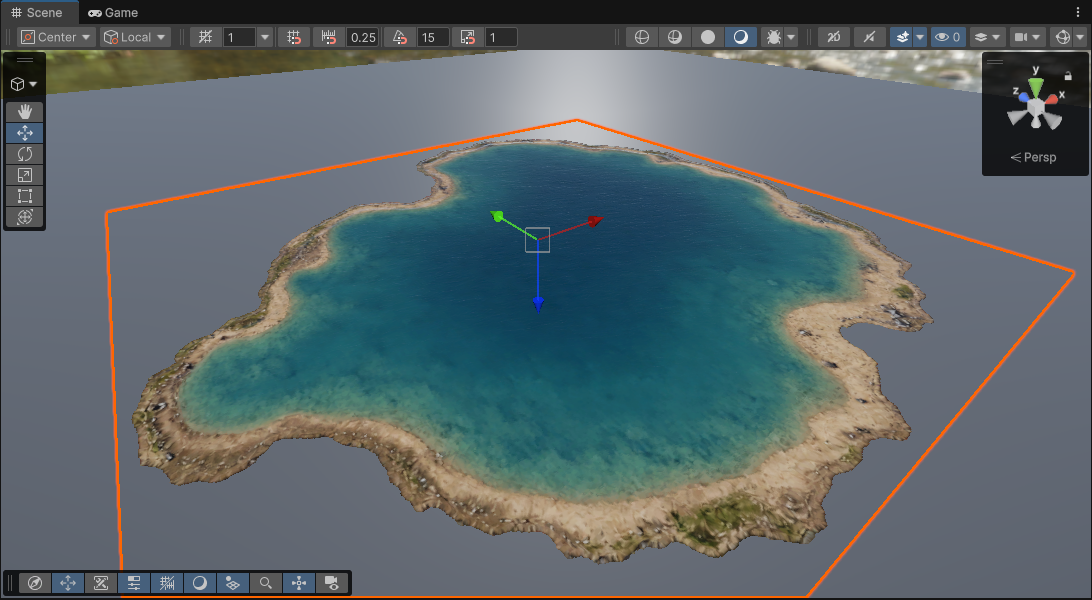

图 6：开发过程中的湖景截图，说明为什么选择保留原图的静态细节。它不是与图 1 同时、同角度录制的开关对照，不应标成严格的 Before / After。

最终合成同时保留两种采样：原始 UV 读取静态图片，扰动 UV 读取动态水体。两者由经过偏移的 SDF 区分。

clip(baseSample.a - 0.5);
float waterMask = step(0.0, signedDistance);
float3 finalColor = lerp(baseSample.rgb, waterColor, waterMask);

这段代码的重要性不在于复杂，而在于职责明确：图片 Alpha 控制整张素材的保留范围，SDF 控制水效果范围。外围显示原图，内部使用动态结果。当前使用硬分界，不包含冲滩、湿润残留或潮汐动画。

为了调节方便，面板采用英文分组、中英文参数对照，将频率、速度和淡入淡出距离改成滑条。高度预览也从早期的单一主体波归一化，调整为主体波与岸边波共同的高度范围，并在水效果外保留原图。

8. 结果、交付与还没有解决的问题

当前工程包含五张湖景输入、五张对应命名的 SDF、一个水面 Shader，以及一个基础材质和四个材质变体。不同材质通过覆盖图片、SDF 或参数复用同一套计算，这里的 Material Variant 不是编译意义上的 Shader Variant。

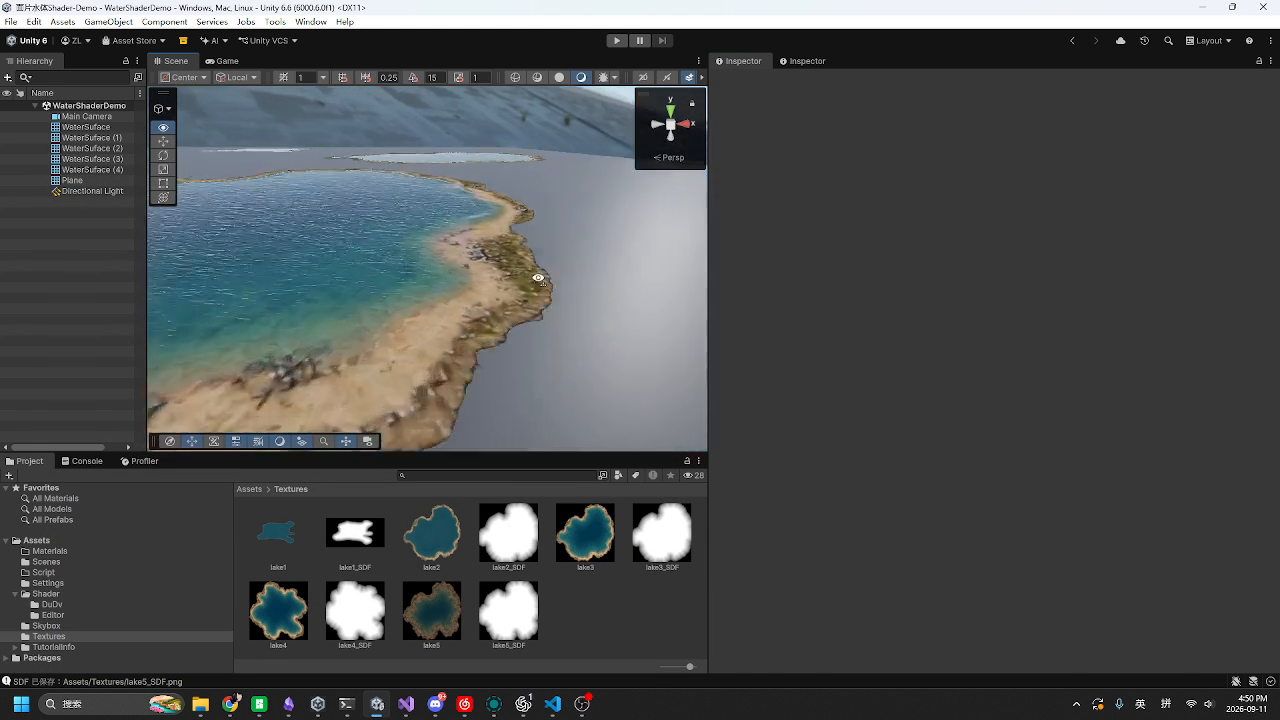

图 7：原录像第 6 秒完整画面。场景中可见五个水面对象，Project 中保留原图与 SDF；这是编辑器演示证据，不是独立程序或性能测试。

本次交付选择 Unity 工程与说明，不包含独立可执行程序。流程中已经自动化的是蒙版提取、距离计算、SDF 保存和导入设置；选图、绑定材质与场景布置仍由使用者完成，不能称为完整的一键 AI 管线。

收尾检查也暴露了需要保留的限制：

• 八邻域近似与 8 位量化可能影响岸边波纹法线，硬阈值和高频反射也可能使边缘更显眼；没有完成逐项隔离测试，不把锯齿归结为单一原因。
• SDF 的有效范围有限；偏移后剩余的正距离更短，过大的 Fade 参数未必能够完整走完。
• 原图的非二次幂缩放影响生成时的像素单位，不能简单把磁盘原图像素等同于导入后 Texture2D 像素。
• 当前没有 GPU 性能测量，不宣称固定帧率、耗时或具体性能提升。
• 五组素材已经备齐，但 lake3 的材质实际绑定了 lake2_SDF，而不是已有的 lake3_SDF。此处尚未修正或重新验证，不能把素材数量等同于全部验证通过。
• DuDv 数据贴图当前启用了 sRGB，可能影响 RG 通道解码出的偏移数值，仍需在线性读取条件下复核；没有将它认定为某一种画面问题的唯一原因。

回头看，这次真正完成的不是一份功能很多的水体清单，而是一条有边界的实现路径：让 AI 图片保留它擅长的静态外观，让距离场提供轮廓约束，让 Shader 负责连续的动态着色。

从原理练习到能放进工程的效果，最重要的变化，是我不再只问“这个公式能做什么”，而是开始问“它应该处理哪一种数据、在哪个空间计算、由哪个参数控制，以及哪些事情不应该交给它做”。

参考与复习入口

• 个人水体练习总目录：本次复用了波形、法线、反射和扰动知识，并按实际输入作了改写。
• Unity URP 自定义 Shader 的间接光照接口：环境反射接口的官方说明。
• 课程到工程的逐项对应：区分公式复用、概念迁移与自有实现。

正文图片来源分为项目现有素材、历史开发截图和已有录像帧；未使用生成式图片冒充实现效果。

附录：课程到工程的逐项对应

依据：对照个人网站 Water 001—012 页公开代码与本次工程的 WaterShape.shader。这里记录的是公式和概念关系，不声称逐行照搬。

课程	原练习重点	当前使用方式
W01	沿 uv.x 的正弦偏移	EvaluateBodyHeight：改为 UV 与方向的点乘；结果作为高度，不直接偏移颜色采样
W02	固定中心的径向距离驱动波纹	EvaluateEdgeHeight：保留距离进入正弦相位的结构，将径向距离替换为 SDF
W03	振幅乘线性距离衰减	借用振幅包络概念；工程改为基于岸边距离的 smoothstep，不是原线性衰减公式
W04	两个圆形波源相加	仅迁移叠加思想：工程叠加主体高度与岸边高度；没有照搬双圆心，也没有碰撞模拟
W05	解析坡度构造法线	EvaluateWaterNormalWS：换成完整高度函数的有限差分、世界切向量和叉乘
W06	refract 折射方向与底图偏移	只保留视觉目标。工程投影法线倾斜来扰动底图，没有调用 refract，也没有折射率求交
W07	镜像重复修正越界 UV	工程没有复用 mirrorRepeat；目前使用 saturate 限制 UV，属于不同边界处理
W08	F0 与视角控制混合	EvaluateFresnel 保留结构，采用五次幂；公开练习调用的幂参数为 1，不应称逐行照搬
W09	反射向量映射到经纬环境图	工程用 reflect + GlossyEnvironmentReflection；不自己计算经纬环境 UV
W10	textureLod 控制环境模糊	工程向 URP 传入粗糙度，不能直接把练习的 mipLevel=3 等同于材质 Roughness=3
W11	RG 解码为有符号偏移并滚动	EvaluateDuDv 复用 RG×2−1 的结构；偏移进入高度场，不直接构造最终 normal
W12	第一次 DuDv 改变第二次采样位置	当前 EvaluateDomainWarp 仍有两次 EvaluateDuDv 调用；额外的独立细节层没有继续扩展

本次独立实现与 URP 适配

• Alpha 提取、八邻域距离变换、正负距离合成、PNG 编解码：WaterSDFMath.cs。
• 选中纹理生成 SDF、保存、设置数据贴图导入方式：Editor/WaterSDFGenerator.cs。
• 静态轮廓与动态波形坐标分离、岸线偏移、沙地原图合成：当前项目方案。
• 标准 Quad 的世界轴、法线方向校正：本次网格约束与空间适配。
• 环境反射、物体到世界变换、观察方向：URP 提供接口。
• 中英文材质标签、Range 滑条、高度预览：本次调试与交付可用性工作。
